PN7703電機驅動芯片由于驅動簡單，被廣泛使用在日常消費品中，電機的啟動、運行、停止，不同的溫度、電阻、磁場變化都會影響電機運行，需要長期的、反復的系統級驗證與測試，選擇高性價比PN7703電機驅動芯片代換DRV8837C/MP6513L可以有效地降低BOM成本。

　　


　　PN7703 電機驅動芯片是一款具有超低功耗睡眠模式的兩通道直流馬達驅動芯片，其可以控制馬達進入正轉、反轉、剎車、滑行和超低功耗睡眠模式，被廣泛應用于智能電表、智能門鎖、攝像頭、玩具等領域。

　　

　　PN7703電機驅動芯片功能描述　　

　　一、SLEEP模式：PN7703M 具有低功耗睡眠（SLEEP）功能，當IN1、IN2 同時為低電平且持續 1ms 以上時，芯 片進入 SLEEP 模式，流過電源 VCC 的電流小于 100nA，此時芯片內部的所有電路都停止工作；當 IN1 或 IN2 變?yōu)楦唠娖胶螅�芯片退出SLEEP 模式。　　

　　二、欠壓保護：提供欠壓保護功能。當芯片的 VCC電壓降低到小于欠壓保護的閾值電壓 VCCOFF，芯片會關閉輸出，輸出驅動級的上管和下管都關閉，直到 VCC 電壓大于 VCCON 電壓后，芯片重新正常工作。　　

　　三、過溫保護：提供過溫保護功能。當芯片的工作溫度大于芯片設置的TTSD時，芯片會關閉輸出，輸出驅動級的上管和下管都關閉，直至芯片工作溫度低于TTSD-THYS后，芯片重新正常工作。　　

　　四、驅動限流功能：內部集成驅動限流功能，一旦檢測到電流大于芯片設置的驅動限流閾值，且維持時間大于 TLIMIT_BLANK ， 芯 片 關 閉 輸 出 ， 經 過TLIMIT_OFF時間后，芯片重新正常工作，如此循環工作。　　

　　五、短路保護：提供輸出短路保護功能。當芯片工作時，由于異常導致芯片輸出短路 VCC 時，會有很大的電流流過內部驅動級的 MOS 管，加入輸出短路保護功能，可以避免損壞芯片。　　

　　六、真值表：PN7703電機驅動芯片可以控制馬達進入正轉、反轉、剎車、滑行和睡眠模式。

　　

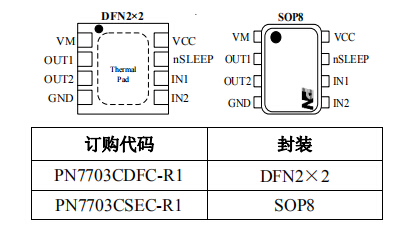

　　PN7703 電機驅動芯片導通電阻小，帶載能力強，在應用中過程中工作電壓、導通電阻、OCP閾值、電性功能等都和DRV8837C/MP6513L基本一致，是可以直接兼容替代的，PN7703L兼容MP6513L；PN7703C兼容DRV8837C；PN7703M也兼容DRV8837C，且性能穩定，能降低BOM成本。
