電機驅動主要采用N溝道MOSFET構建H橋驅動電路，H 橋是一個典型的直流電機控制電路，由于它的電路外形酷似字母 H，故得名與“H橋”，4個開關組成H的4條垂直腿，而電機就是H中的橫杠。要使電機運轉，必須使對角線上的一對開關導通，經過不同的電流方向來控制電機正反轉，ir2104半橋驅動是一塊驅動芯片只能用于控制H橋一側的2個MOS管，因此采用半橋驅動芯片時，需要兩塊該芯片才能控制一個完整的H橋。


　　

　　ir2104驅動原理，IR2104半橋驅動可以驅動高端和低端兩個 N 溝道MOSFET，能提供較大的柵極驅動電流，具有硬件死區、硬件防同臂導通等功能。使用兩片IR2104型半橋驅動芯片能夠組成完好的直流電機H橋式驅動電路。

　　

　　IR2104半橋驅動替代芯片ID7U603　　

　　■ 高壓范圍達60V　　

　　■ 高側擊穿電壓大于80V　　

　　■ Vcc電壓范圍為7V-15V　　

　　■ 5V LDO輸出　　

　　■ 欠壓保護功能(UVLO)　　

　　■ 內置180ns死區時間來防止共態導通　　

　　■ 內置自舉二極管　　

　　■ 輸出拉灌電流能力1A/1A

　　

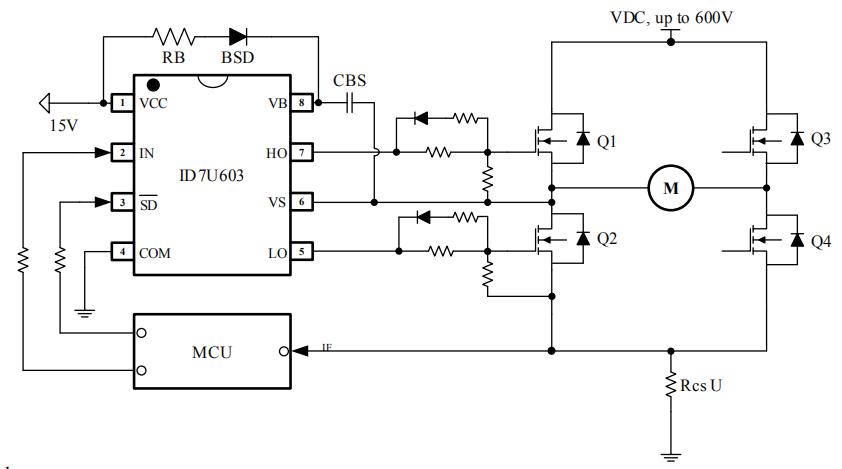

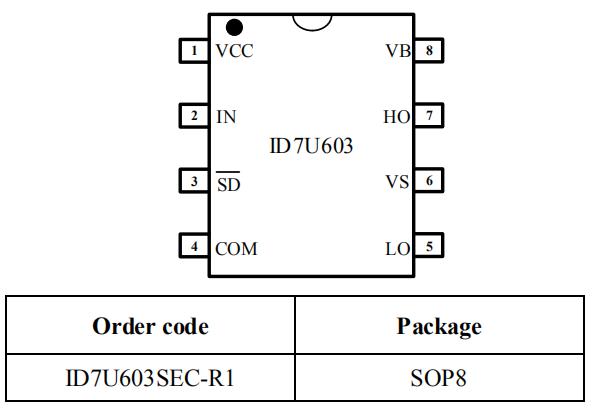

　　IR2104半橋驅動替代芯片ID7U603，可用于驅動2個N型功率MOSFET或IGBT構成的半橋拓?fù)浣Y(jié)構。浮動工作電壓可達600V，10-20V 寬范圍工作電壓范圍，兼容3.3V/5V的輸入邏輯電平，拉灌電流典型值210mA/360mA，具有防直通保護及VCC和VBS具有欠壓保護功能，與IR2104引腳和功能類似，可兼容代換IR2104，典型應用于高壓風機和泵、步進馬達等領域。
