在最近幾年中，國內市場對LED恒流驅動芯片的需求量開始逐漸上升，與此同時，用戶也同樣對LED芯片的方案設計提出了更多要求，需要工程師在進行新產品設計時綜合權衡用戶需要與設計要求。在驪微電子的LED驅動系列中小編將會為大家分享一種升壓恒流LED驅動電源的設計方案，今天我們將會就這一方案的設計原理展開詳細介紹。



　 針對實際的應用需求和目前市場的用戶反饋結果，在本方案中，我們所設計的這一升壓的恒流LED驅動電路規格為輸入電壓5V—40V，輸出電壓、電流為60V/2A，其額定負載為8W，并且該LED驅動支持5至10串1W LED。廣泛應用于LED照明，LED背光顯示器。



     在這一LED芯片新產品的方案設計中，為了達成恒流驅動的設計要求，在驅動電路控制芯片的選擇方面我們采用的是XL6013。該種集成芯片能夠?qū)�PFC和AC/DC控制集成在一起，具有軟跳過技術，能在輕載時減少噪音，并且內置功率MOS內置頻率補償功能、軟啟動功能、熱關斷功能和電流限制功能。

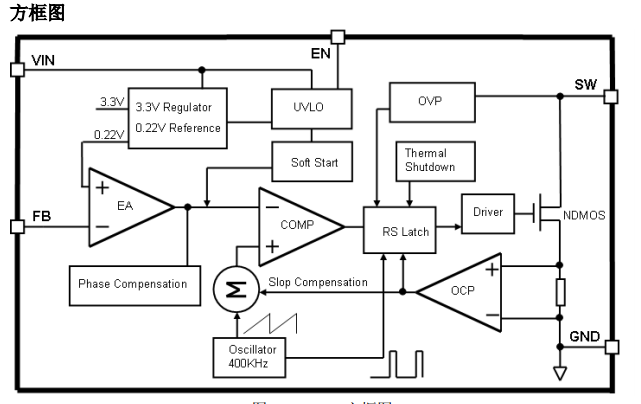

　 XL6013是一款升壓恒流型LED驅動器，可工作在DC5V到40V輸入電壓范圍，低紋波，內置功率MOS。XL6013內置固定頻率振蕩器與頻率補償電路，簡化了電路設

計。PWM 控制環路可以調節占空比從0~90%之間線性變化。內置過電流保護功能與EN腳邏輯電平關斷功能。內部補償模塊可以減少外圍元器件數量。
