CR5244是一款采用內置高壓功率 MOSFET，具有優化的圖騰驅動電路以及電流模式PWM控制器，適用于待機功耗〈100mW的小功率AC/DC電源適配器、充電器電源。下面一起了解下基于CR5244的寬輸入電壓范圍，輸出功率12W，5V2.4A小功率充電器、適配器方案。


　　

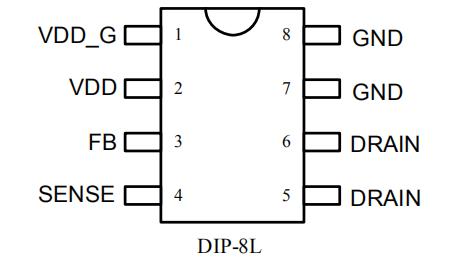

　　CR5244芯片特性　　

　　■ CR5244是采用內置600V高壓功率 MOSFET，反激式PWM功率開關;　　

　　■ 內置軟啟動，減小 MOSFET的應力，內置斜坡補償電路　　

　　■ 65kHz開關頻率,具有頻率抖動功能，使其具有良好的EMI特性　　

　　■ 全電壓輸入范圍，待機功耗：＜100mW　　

　　■ 輸出接18AWG 1.5米，四點平均效率：>79.94%，滿足“能源之星V2.0-VI級能效”　　

　　■ 具有“軟啟動、OCP、SCP、0TP、OVP自動恢復等保護功能；　　

　　■ 電路結構簡單、較少的外圍元器件，適用于小功率AC/DC電源適配器、充電器。

　　

　　一、方案概述　　

　　1、PCBA尺寸：65mm×38m　　

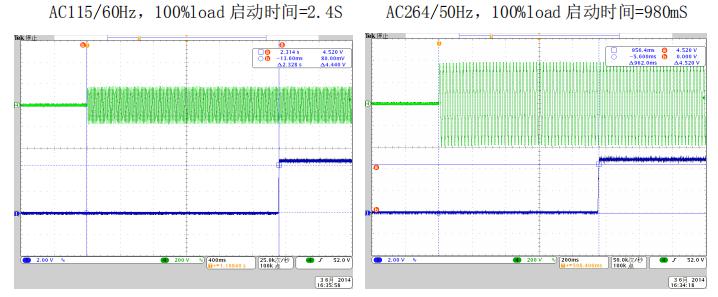

　　2、AC90V滿足啟動時間的條件下，實現AC264V待機功耗〈100mW；　　

　　3、全電壓輸入時平均效率>79.94%；滿足“能源之星V2.0VI級能效”標準；　　

　　4、具有“軟啟動、OCP、SCP、0TP、OP自動恢復”等多種保護功能�！　�

　　5、由振蕩電路產生的頻率抖動，可以改善EMI特性�！　�

　　6、變壓器采用了EF20磁芯(PC40材質)。

　　

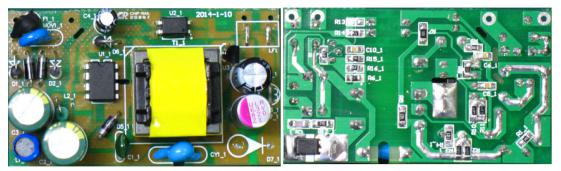

　　二、PCB及DEMO實物圖

　　

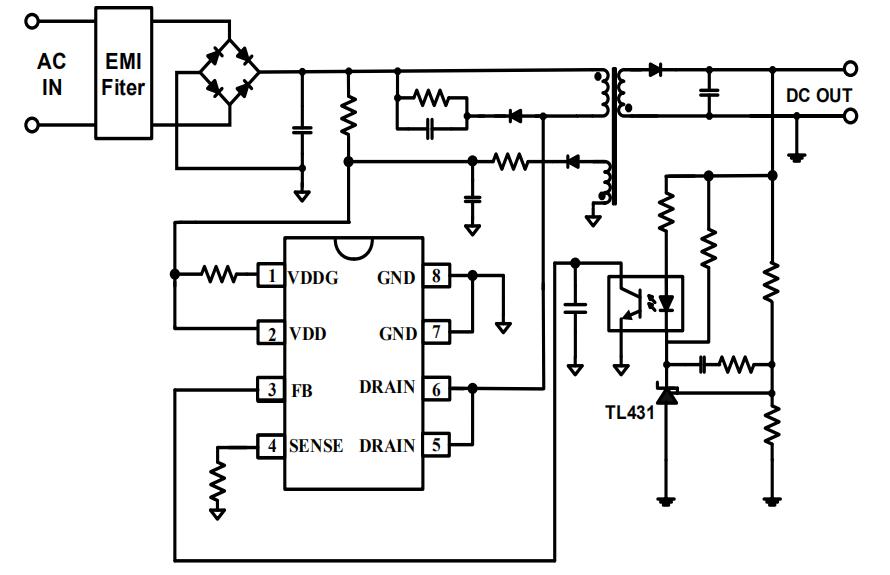

　　三、5V2.4A電路原理圖

　　

　　CR5244在重載或中等負載時，工作在PWM模式,頻率為65KHz。當負載逐漸減小時，振蕩器的工作頻率逐漸降低，最后穩定在22KHz左右。在空載和輕載時，電路采用間歇模式，有效的降低了待機功耗。


　　

　　CR5244小功率充電器、適配器方案輸入90-264V AC，輸出5V 2. 4A，待機功耗〈100mW，平均效率>79.94%，滿足“能源之星V2.0VI級能效”標準，在應用中可替代昂寶OB2358、OB2358P等，更多CR5244 5V2.4A小功率充電器、適配器方案產品手冊、測試數據、變壓器規格及BOM表清單請向驪微電子申請。>>
