隨著USB PD快充及高通QC4+快充的普及，整個USB PD快充生態已經具備一定規模，面對快速增長的快充市場需求，作為國產AC-DC半導體企業的標桿，芯朋微抓住了傳統充電配件的更新換代的契機，并結合自身優勢，擁有高集成18W USB PD快充方案（PN8161+PN8307H）、20W迷你PD套片解決方案（PN8162+PN8307H ）、 30W-45W六級能效PD電源方案（PN8166+PN8309H） 、65W小體積 PD應用方案（PN8212+PN8309P）等。


　　

　　高集成18W USB PD快充方案（PN8161+PN8307H），相比同級別充電器來說，其內部PCB的設計更為簡潔，憑借極簡的外圍設計和穩定的性能，迅速在18W PD快充市場占有一席之地，獲得Baseus倍思、PISEN品勝、畢亞茲、Mcdodo麥多多、SSK飚王、POWER4、KunXing坤興、古石等多家電源廠商和電商品牌的認可采用，并大批量出貨。

　　

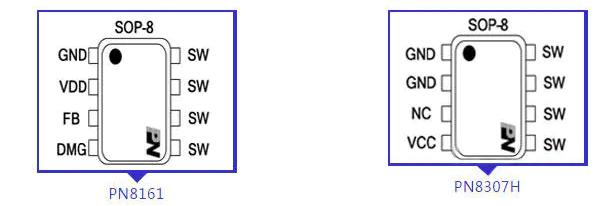

　　PN8161+PN8307H方案亮點：　　

　　節省10顆以上外圍： 無啟動電阻、無CS偵測網絡，原副邊均實現SOP8功率集成；　　

　　滿足CoC V5 Tier 2：專利高壓啟動，實現30mW待機功耗；工作曲線隨輸出電壓自適應，不同輸出電壓下平均效率裕量均大于4個點；　　

　　EMC性能卓越：抖頻幅度隨負載自適應，改善傳導；DCM/QR工作模式，避免次級整流管反向恢復問題，改善輻射；　　

　　3.3~12V寬輸出電壓范圍：PN8161/PN8307H供電范圍寬，無需額外LDO穩壓；　　

　　協議芯片任意搭：SSR架構，方案易滿足PD3.0/QuickCharge 4+。


　　

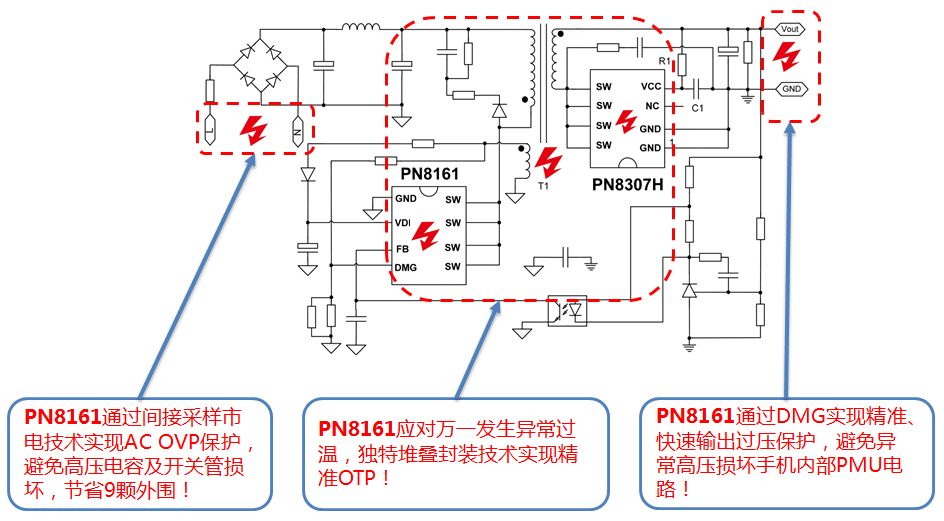

　　PN8161典型應用于18W PD充電器，除外圍精簡外，芯片通過DMG腳開關波形間接采樣市電和輸出電壓，實現市電OVP和輸出電壓OVP，避免充電器內部器件或手機PMU過壓損壞。芯片采用3D疊層封裝技術，控制器可精準監控內部智能功率MOS溫度，實現低成本、精準快OTP，有效防止功率器件過熱引起的安全問題。

　　

　　iPhone 12不配充電器，對快充行業帶來了新的機遇和挑戰，如何在提升輸出功率的同時，將20W充電器體積進一步減小？芯朋微推出了第二代20W迷你PD套片解決方案（PN8162+PN8307H），輕松應對PD快充小型化挑戰。

　　

　　PN8162+PN8307H 20W PD快充方案亮點　　

　　1、方案精簡，利于充電器小型化設計：原邊主控和次邊同步整流均實現功率集成，并可節省啟動電阻、CS偵測電阻等多顆外圍；　　

　　2、方案溫升低，可滿足45℃安規：PN8162采用QR控制技術，降低芯片開通損耗；PDFN功率封裝，單邊drain腳位，高低壓引腳爬電距離大于1.2mm，便于PCB布線及敷銅散熱；　　

　　2、智能控制技術，顯著降低方案成本：PN8162工作強制DCM模式，降低同步整流耐壓；自適應QR開通技術，簡化EMC設計；集成輸入市電欠壓及輸出過壓保護，無需外部輔助電路。


　　

　　芯朋微18W-65W PD快充應用方案，因集成度高、性能卓越、方案成本優勢明顯等特點，并最大限度的減少了芯片外圍器件的數量，降低PCB板的占用面積，已成為現象級爆款產品，同時擁有卓越的EMC性能，效率滿足CoC V5 Tier 2標準；SR與協議芯片分開，協議芯片可根據客戶的需求任意搭配，易實現最簡通信模塊，整體方案簡潔、靈活。更多方案的產品手冊、線路圖、BOM、變壓器設計資料、Demo測試數據、芯片應用要點等資料請向芯朋微代理驪微電子申請。>>
