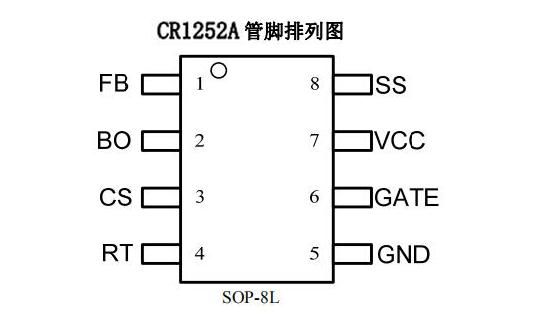

啟達啟臣微CR1252A是一款應用于 PC 設備和適配器市場的高性能驅動電源芯片，采用SOP封裝，管腳和功能與ON/安森美NCP1252A基本一致，可兼容代替ncp1252A芯片，廣泛應用于PC電源、游戲機適配器、正激轉換器等領域。

　　

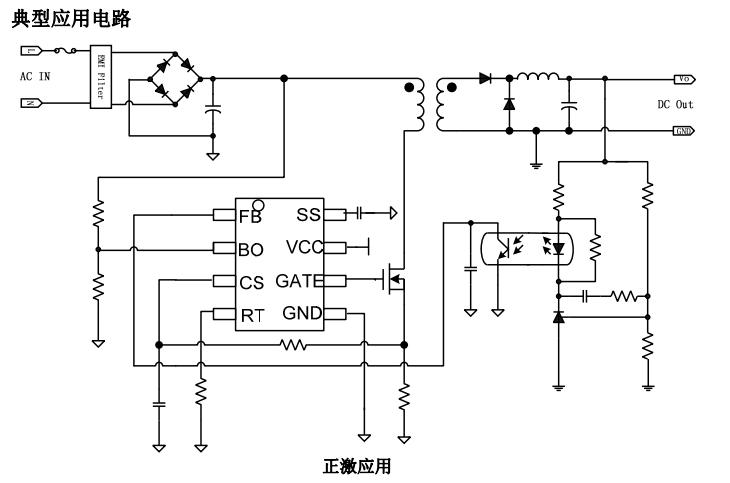

　　CR1252A應用描述　　

　　啟動機制：當 VCC 引腳達到 VCC_ON電平時，啟動機制被激活。 一旦啟動機制被激活，內部延遲定時器 SSdelay運行。只有經過內部延遲后，并且 BO 引腳電平高于 VBO電平，則可以允許軟啟動。 如果達到 BO 引腳閾值，或者一旦達到此電平，則允許軟啟動。 當允許軟啟動時，SS 引腳的電流源將對 SS 引腳上的外接電容充電。 SS 引腳的電壓變化除以 4，在 CS 引腳上產生相同的峰值電流變化。　
　

　　軟啟動：SS 引腳通過外接電容實現軟啟動，內部恒流源對該電容進行充電。SS 引腳電壓上升的電壓除以 4 可控制 CS 引腳上檢測到的峰值電流。 因此，一旦 CS 引腳電壓變得高于 SS 引腳電壓除以 4，芯片輸出 GATE 將會發出關斷外置功率管信號。　
　

　　線電壓欠壓保護：線電壓欠壓保護通過監控 BO 引腳上的電平，控制器可以保護正轉換器免受低輸入電壓條件的影響。 當 BO 引腳電平低于 VBO電平時，控制器停止脈沖，直到輸入電平恢復正常，并通過新的軟啟動順序恢復運行。欠壓比較器具有固定的比較電壓（VBO）。當 BO 引腳低于內部電壓（VBO）時，通過使用連接在 BO 引腳和地之間的內部電流實現遲滯。　　


　　輸出過載保護：當 CS 引腳電平在 1 V 達到最大電平時，則檢測到輸出短路或過載情況。在這種情況下，該狀態存儲在鎖存器中，允許數字定時器計數。如果數字定時器結束，則過載保護鎖定，并且控制器停止驅動器引腳上的脈沖。　　

　　如果在過載保護數字計時器計時完成之前退出了該保護狀態，在沒有檢測到過載保護的狀態下，過載保護計時器僅在 3 個切換控制器周期后復位（或至少 3 個切換周期內 CS 引腳<1 V 時）。如果檢測到輸出過載保護，當檢測到 BO 復位或者 VCC 下降到到 VCC_OFF時，控制器可以被復位。其過載保護計時器設置為 15 ms。　　


　　斜坡補償：斜坡補償是一種防止次諧波振蕩的方法。當驅動器工作在連續導通模式（CCM）且占空比接近 50％以上時容易發生次諧波振蕩。 為了防止該次諧波振蕩，通常采用斜坡補償?shù)姆绞絹斫档碗娏鳝h(huán)路增益，從而阻止次諧波振蕩的發生。斜坡補償電壓從振蕩器得到，放置在緩沖內部振蕩器和 Rramp 之間的開關在 GATE 信號關斷期間斷開。　


　


　　ncp1252a代換芯片CR1252A采用電流模式控制反饋，具有峰值電流限制、內部工作頻率可調，最高可達500kHz ，內置頻率抖動優化EMI、軟啟動 、輸入欠壓自動恢復、LEB前沿消隱功能、斜波補償?shù)龋�保護功能齊全，使系統工作更安全。
